点焊机的原理和用法 别再傻傻百度了,赶紧收藏吧!

作者:威顺焊接设备 时间:2020-09-02 10:34:50 点击:

  点焊机焊接部位使用双面双点过流焊接工作原理,两个电极工作压力使金属工件的两层两个电极的压力下形成一定的接触电阻,而焊接电流从一电极通过另一个电极形成于两点接触电阻热熔的时刻,和焊接电流瞬间从另一电极沿两工件流形成一个循环,不会损伤焊接工件的内部结构。下面,小编为您介绍一下点焊机的工作原理和使用方法。


  一、点焊机的工作原理

  点焊的工艺过程为开通冷却水;将焊件表面清理干净,装配准确后,送入上、下电极之间,施加压力,使其接触良好;通电使两工件接触表面受热,局部熔化,形成熔核;断电后保持压力,使熔核在压力下冷却凝固形成焊点;去除压力,取出工件。焊接电流、电极压力、通电时间及电极工作表面尺寸等点焊工艺参数对焊接质量有重大影响。

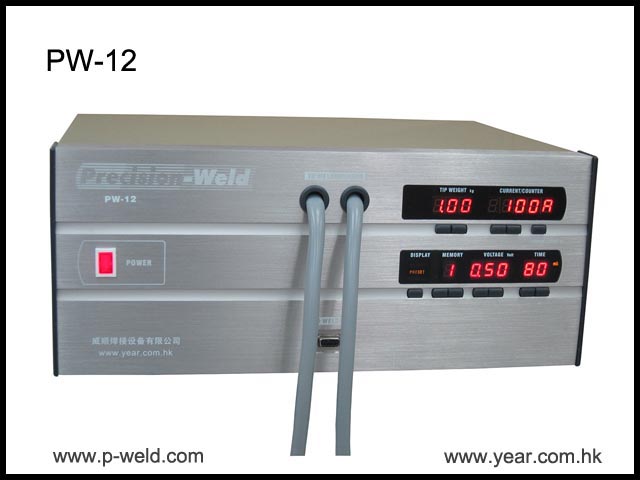

点焊机
  点焊机利用正负两极在瞬间短路时产生的高温电弧来熔化电极间的被焊材料,来达到使它们结合的目的。点焊机的结构十分简单,说白了就是一个大功率的变压器,将220V交流电变为低电压,大电流的电源,可以是直流的也可以是交流的。电焊变压器有自身的特点,就是具有电压急剧下降的特性。

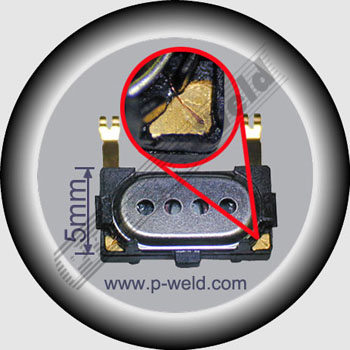

点焊效果图
  在焊条引燃后电压下降,电焊机的工作电压的调节,除了一次的220/380电压变换,二次线圈也有抽头变换电压,同时还有用铁芯来调节的,可调铁芯。电焊机一般是一个大功率的变压器,系利用电感的原理做成的。电感量在接通和断开时会产生巨大的电压变化,利用正负两极在瞬间短路时产生的高压电弧来熔化电焊条上的焊料。来达到使它们结合的目的。

  点焊是焊件装配接接头,并压紧在两电极之间,利用电阻热熔化母材金属,形成焊点的电阻焊方法。点焊多用于薄板的连接,如飞机蒙皮、航空发动机的火烟筒、汽车驾驶室外壳等。点焊机焊接变压器是点焊电器,它的次级只有一圈回路。上、下电极与电极臂既用于传导焊接电流,又用于传递动力。冷却水路通过变压器、电极等部分,以免发热焊接时,应先通冷却水,然后接通电源开关。电极的质量直接影响焊接过程、焊接质量和生产率。电极材料常用紫铜、镉青铜、铬青铜等制成;电极的形状多种多样,主要根据焊件形状确定。安装电极时,要注意上、下电极表面保持平行;电极平面要保持清洁,常用砂布或锉刀修整。焊接循环点焊和凸焊的焊接循环由四个基本阶段(点焊过程):
点焊机
  (1)预压阶段——电极下降到电流接通阶段,确保电极压紧工件,使工件间有适当压力。

  (2)焊接时间——焊接电流通过工件,产热形成熔核。

  (3)维持时间——切断焊接电流,电极压力继续维持至熔核凝固到足够强度。

  (4)休止时间——电极开始提起到电极再次开始下降,开始下一个焊接循环。
电子点焊机
  为了改善焊接接头的性能,有时需要将下列各项中的一个或多个加于基本循环:

  (1)加大预压力以消除厚工件之间的间隙,使之紧密贴合。

  (2)用预热脉冲提高金属的塑性,使工件易于紧密贴合、防止飞溅;凸焊时这样做可以使多个凸点在通电焊接前与平板均匀接触,以保证各点加热的一致。

  二、点焊机使用方法:

  1、焊接时应先调节电极杆的位置,使电极刚好压到焊件时,电极臂保持互相平行。

  2、电流调节开关级数的选择可按焊件厚度与材质而选定。通电后电源指示灯应亮,电极压力大小可调整弹簧压力螺母,改变其压缩程度而获得。

  3、在完成上述调整后,可先接通冷却水后再接通电源准备焊接。焊接过程的程序:焊件置于两电极之间,踩下脚踏板,并使上电极与焊件接触并加压,在继续压下脚踏板时,电源触头开关接通,于是变压器开始工作次级回路通电使焊件加热。当焊接一定时间后松开脚踏板时电极上升,借弹簧的拉力先切断电源而后恢复原状,单点焊接过程即告结束。

  4、焊件准备及装配:钢焊件焊前须清除一切脏物、油污、氧化皮及铁锈,对热轧钢,最好把焊接处先经过酸洗、喷砂或用砂轮清除氧化皮。未经清理的焊件虽能进行点焊,但是严重地降低电极的使用寿命,同时降低点焊的生产效率和质量。对于有薄镀层的中低碳钢可以直接施焊。

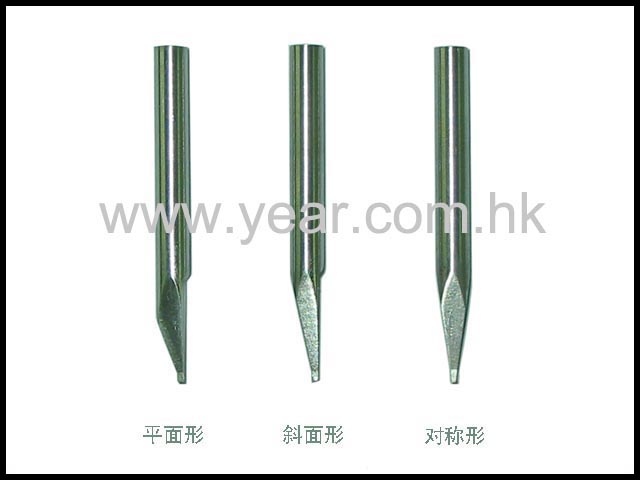

点焊头
  点焊是焊件装配接接头,并压紧在两电极之间,利用电阻热熔化母材金属,形成焊点的电阻焊方法。安装电极时,要注意上、下电极表面保持平行;电极平面要保持清洁,常用砂布或锉刀修整。这些就是小编给大家总结的“点焊机的工作原理和使用方法”关注威顺焊接设备,了解更多关于电子点焊机的知识。
